4 მიკრო და ხაზის შეყვანა დანტეს ინტერფეისი

Shenzhen FHB Audio Technology Co., Ltd არის ჩინეთის მწარმოებელი და მიმწოდებელი, რომელიც ძირითადად აწარმოებს Dante DSP, Dante ინტერფეისს, ხმის სისტემას მრავალწლიანი გამოცდილებით. იმედი მაქვს, რომ თქვენთან საქმიანი ურთიერთობა დაამყარებთ.

მოდელი:DB0404

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

DB0404 არის მაღალი ხარისხის Dante-to-Analog აუდიო ინტერფეისი, რომელიც გთავაზობთ ოთხ არხიანი კონვერტაციას ორივე მიმართულებით-ანტონ ანალოგურ შედეგებზე და ანალოგურ შეყვანას დანტესთან.

დააკავშირეთ RJ45 პორტი Ethernet- ის შეცვლაზე სტანდარტული CAT5 კაბელის გამოყენებით, შემდეგ გამოიყენეთ Dante Controller სიგნალების მარშრუტისთვის მინიმალური შეფერხებით თქვენი Dante ქსელში. ეს უზრუნველყოფს უწყვეტი ინტეგრაციას სხვა დანტეს თავსებად მოწყობილობებთან.

ძირითადი თვისებები:

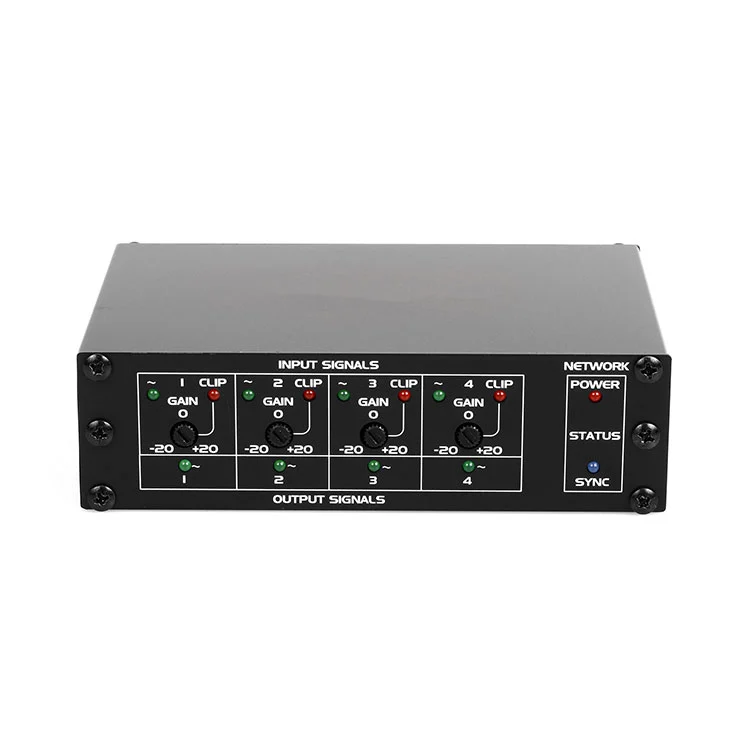

DB0404 არის კომპაქტური, მაღალი ხარისხის Dante ინტერფეისი, რომელიც გთავაზობთ ოთხ ანალოგურ შეყვანას (გადართულია MIC/ხაზს შორის მომატების კონტროლით და ფანტომი ენერგიით) და ოთხი დაბალანსებული ანალოგური გამოსავალი-ყველა სრულად მარშრუტიზაცია Dante– ით.

✔ 24-ბიტიანი A/D&D/A კონვერტაცია ხელუხლებელი აუდიოსთვის

✔ კლიპი/სიგნალი LED- ები თითო არხზე რეალურ დროში მონიტორინგისთვის

✔ 48V ფანტომი ენერგია ყველა მიკრო შეყვანაზე

✔ POE ან 24VDC დენის პარამეტრები

✔ Dante ქსელის სინქრონიზაცია და ენერგიის სტატუსის ინდიკატორები

ეს შესანიშნავია სტუდიების, ცოცხალი ხმისა და მაუწყებლობისთვის, ეს უზრუნველყოფს Dante– ს ნებისმიერ ეკოსისტემაში შეუმჩნეველ ინტეგრაციას.

პროდუქტის სპეციფიკაცია

დანტეს ქსელი ხაზის დონის შედეგებზე
გამომავალი	5p მოხსნადი ტერმინალის ბლოკი, დაბალანსებული/გაუწონასწორებელი
გამომავალი დონე	-10 დბუ ნომინალური
გამომავალი დონე	+10 DBU მაქსიმალური
გამომავალი ძაბვა:	+20DBU (@ 0dB გამომავალი მოგება)
გამომავალი წინაღობა	150 _ გაწონასწორებული; 75 _ გაუწონასწორებელი
სიხშირის პასუხი	20 ჰც -დან 20 კჰცჰცტ -მდე (± 0.5 დბ)
Thd+n	<0,1%
ხმაურობა	<-75dB
კროსსტალი	<85 დბ (20 ჰც -მდე 20 კჰც)
MIC/ხაზის შეყვანა დანტეს ქსელში
MIC შეყვანა
მონაცემები	7 პინ ევრო ტერმინალი, დაბალანსებული
მოგება	კონდენსატორის მიკროფონი: 40 დბ
დინამიური მიკროფონი	60 დბ
შეყვანის დონე +4 DBU- სთვის	-36 DBU (კონდენსატორი)
	-56 DBU (დინამიური)
	-36 DBU (მაქსიმალური)
შეყვანის წინაღობა	40 __
ფანტომი ძალა	48 ვ
სიხშირის პასუხი	20 ჰც -დან 20 კჰცჰცტ -მდე (± 0.5 დბ)
Thd+n	<0,1%
ხმაური ქვემოთ +4 DBU	<-70 დბ
CMRR	> 70 დბ (50 ჰც -დან 120 ჰც -მდე)
ჯვარედინი	<70 დბ (20 ჰც -მდე 20 კჰც)
ხაზის შეყვანა
მონაცემები	7 პინ ევრო ტერმინალი, დაბალანსებული
შეყვანის დონე +4 DBU- სთვის	+4 DBU (დაბალანსებული); -10 DBV (გაუწონასწორებელი)
შეყვანის წინაღობა	> 40 _
სიხშირის პასუხი	20 ჰც -დან 20 კჰცჰცტ -მდე (± 0.5 დბ)
Thd+n	<0,1%
ხმაური ქვემოთ +4 DBU	<-75 დბ
CMRR	> 60 დბ (50 ჰც -დან 120 ჰც -მდე)
ჯვარედინი	<75 დბ (1 kHz, ნებისმიერი ხაზი ნებისმიერი მიკრო არხზე),
ჯვარედინი	<70 დბ (20 ჰც -მდე 20 კჰც)
სავარძლები ზემოთ +4 DBU	> 18 დბ
დანტეს არხი
გადამცემები/მიმღები	2/2
გადაცემის მაჩვენებელი	100 მბ / წმ
გადაწყვეტა	16/24/32 ბიტი
შერჩევის მაჩვენებელი	44.1 kHz, 48 kHz.
დანტეს ინტერფეისი	RJ45 ჯეკი
დენის კავშირები	2 პინ ევრო ტერმინალი, დენის ჯეკი
ენერგიის მოთხოვნა	24 VDC @ 180 ma Plus დაკავშირებული Phantom Loads, ან Poe
ზომები	143 მმ (W) × 45 მმ (H) × 93 მმ (დ)
წონა	0.7 კგ

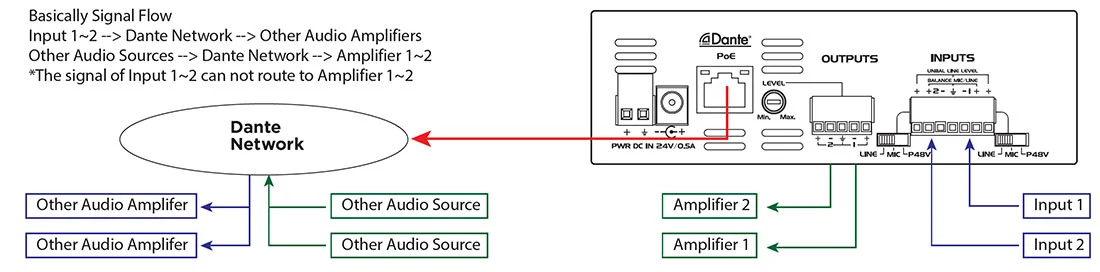

პროდუქტის კავშირი

4 Mic And Line Inputs Dante Interface

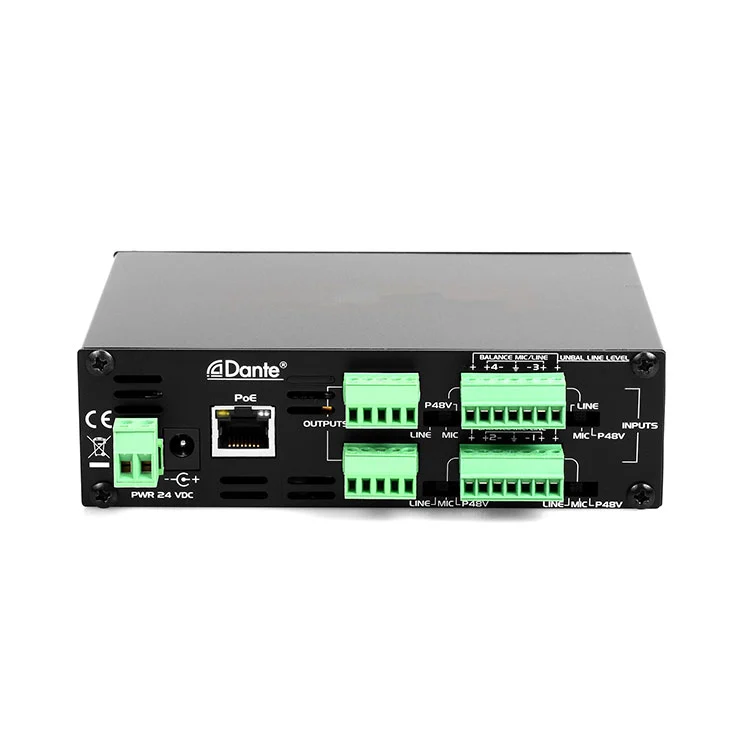

1. ხაზის მოცულობა:მოიპოვეთ კონტროლი გამომავალი დონისთვის.

2. ევრო ტერმინალის შეყვანა:მიიღეთ აუდიო სიგნალი დანტეს ქსელში.

3. RJ-45 პორტი:CAT5 კაბელის გამოყენება დანტეს ქსელთან დასაკავშირებლად.

შენიშვნა:Ethernet- ის შეცვლას უნდა ჰქონდეს POE ელექტრომომარაგება.

4. სინქრონიზაცია:მიუთითებს დანტეს ქსელის სტატუსზე.

პროდუქტის პროგრამა

4 MIC და ხაზის შეყვანა Dante ინტერფეისი არის პროფესიონალური აუდიო ინტერფეისი, რომელიც დაფუძნებულია Dante ქსელის პროტოკოლზე, რომელიც მხარს უჭერს 4 მიკროფონის/ხაზის შეყვანას და 4 გამოსავალს. მისი ძირითადი უპირატესობაა მაღალი ხარისხის, დაბალი ლატენტური აუდიო სიგნალების გადაცემა IP ქსელების საშუალებით, რაც შესაფერისია სცენარებისთვის, რომლებიც საჭიროებენ მოქნილ გაყვანილობას, დისტანციურ გადაცემას ან მრავალარხიანი აუდიო ინტეგრაციას.
