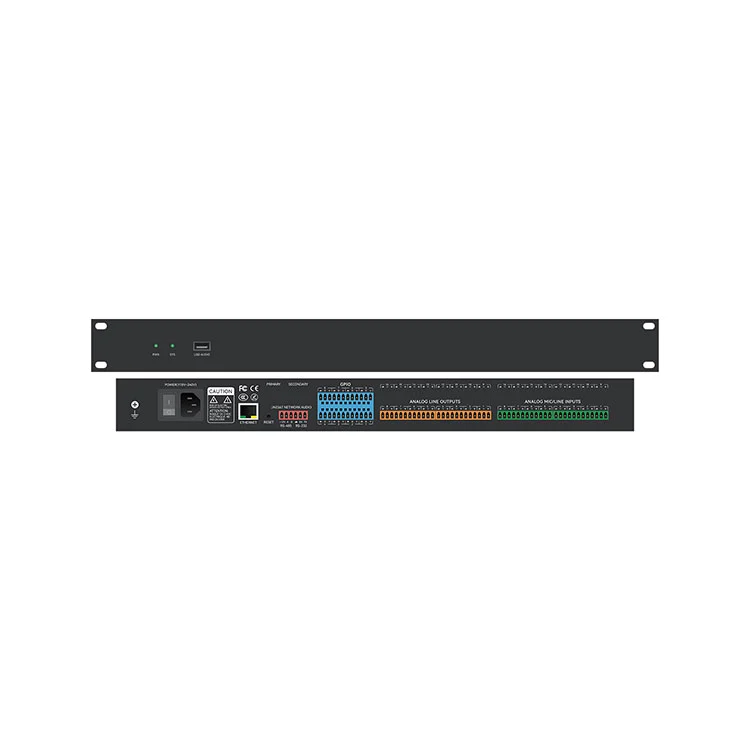

MU-0808 8×8 ციფრული აუდიო მატრიცა

FHBAVTEC MU-0808 8×8 ციფრული აუდიო მატრიცა არის საწარმოს კლასის 8×8 ციფრული აუდიო მატრიქსის პროცესორი, რომელიც შექმნილია სიგნალის რთული მარშრუტირებისთვის, ზუსტი შერევისთვის და გაფართოებული დინამიური დამუშავებისთვის პროფესიონალურ AV გარემოში. ინდუსტრიის სტანდარტული ADI SHARC 21489 DSP ძრავით, რომელიც მუშაობს 450 MHz SIMD-ზე, MU‑0808 უზრუნველყოფს ულტრა დაბალი შეყოვნების აუდიო შესრულებას და ხმის ხელუხლებელ ერთგულებას კორპორატიულ დარბაზებში, უმაღლესი განათლების აუდიტორიებში, სამთავრობო ობიექტებში და მრავალ კოსმოსურ ღონისძიებებში.

ჩასმული კომპაქტური 1U თაროზე დამაგრებული ფოლადის შასიში, MU‑0808 აერთიანებს აუდიო DSP აუდიო აუდიო ალგორითმებს, მათ შორის აკუსტიკური ექოს გაუქმებას (AEC), ადაპტირებულ უკუკავშირის ჩახშობას (AFC), ხმაურის აქტიური კონტროლის (ANC), Gain-Shareing Auto-Ramic, Paramic-EQ. შეკუმშვა და მატრიცის მარშრუტიზაცია. მრავალპროტოკოლის მართვის ინტერფეისებით, მათ შორის Ethernet (TCP/IP), RS232, RS485 და რეგულირებადი GPIO ლოგიკური პორტებით, MU‑0808 უზრუნველყოფს უწყვეტი ინტეგრაციის შესაძლებლობას თანამედროვე AV სისტემებისთვის.

ძირითადი მახასიათებლები

• 8 ანალოგური შეყვანა და 8 ანალოგური გამომავალი:დაბალანსებული Phoenix-ის ბლოკის ტერმინალის კონექტორები, რომლებიც მხარს უჭერენ ხაზის / მიკროფონის სიგნალებს ინდივიდუალური მომატების კონტროლით.

•ADI SHARC 21489 DSP არქიტექტურა:მაღალი ხარისხის 450 MHz SIMD მცურავი წერტილის პროცესორი, რომელიც ამუშავებს ინტენსიურ აუდიო ალგორითმებს რეალურ დროში.

•პრო-აუდიო რეზოლუცია:24-ბიტი / 48 kHz ციფრული შერჩევის სიხშირე, რომელიც უზრუნველყოფს გამჭვირვალე აუდიო კონვერტაციას და დინამიურ დიაპაზონს.

• აკუსტიკური ექოს გაუქმება (AEC):აპარატურის დაჩქარებული AEC ალგორითმი გამორიცხავს აკუსტიკური გამოხმაურებას და შორეულ ხმოვან გამოხმაურებას დისტანციური ვიდეო კონფერენციების დროს.

• უკუკავშირის ავტომატური კონტროლი (AFC):დინამიური დონის ფილტრაციის ალგორითმი იდენტიფიცირებს და თრგუნავს აკუსტიკური გამოხმაურებას (ყვირილს) რეალურ დროში.

• ხმაურის აქტიური კონტროლი (ANC) და ავტომატური შერევა:ფონური ხმაურის შემცირება დაწყვილებულია მომატების გაზიარების ავტომატურ შერევასთან მრავალმიკროფონის მართვისთვის.

• ყოვლისმომცველი EQ და დინამიკა:მრავალზოლიანი პარამეტრული EQ (PEQ), გრაფიკული EQ, მაღალი გამტარი/დაბალგამტარი ფილტრები, ექსპანდერი, კომპრესორი, ლიმიტერი და დინამიური ხმაურის კარიბჭე.

• მატრიცის მარშრუტიზაცია და არხის დაყოვნება:სიგნალის თვითნებური მინიჭება და შერევა 8×8 ჯვარედინი წერტილებში 1200 ms-მდე რეგულირებადი დაყოვნებით თითო არხზე.

• USB აუდიო კლასის ინტერფეისი:დრაივერის გარეშე USB აუდიო ინტერფეისი 1‑in/1‑out soft-codec პლატფორმებთან უწყვეტი ინტეგრაციისთვის (Zoom, Microsoft Teams, Webex).

• კონფიგურირებადი GPIO ინტეგრაცია:8 პროგრამირებადი ზოგადი დანიშნულების შეყვანის/გამოსვლის პორტი გადამრთველის ლოგიკის, სცენის გახსენებისა და საგანგებო დუმილისთვის.

• მოქნილი სისტემის კონტროლი:ორმხრივი ბრძანების მხარდაჭერა Ethernet-ის, RS232 და RS485-ის მეშვეობით მესამე მხარის მართვის სისტემებისთვის და კამერის თვალთვალის ავტომატიზაციისთვის.

• 1U თაროს დანართი:სტანდარტული 19 დიუმიანი 1U თაროზე დასამაგრებელი დიზაინი თაროების უწყვეტი განთავსებისთვის.

DSP Core დამუშავება

MU-0808 8×8 ციფრული აუდიო მატრიცა უზრუნველყოფს ინტუიციურ და მოქნილ DSP მატრიცის არქიტექტურას, რომელიც საშუალებას აძლევს სისტემების ინტეგრატორებს მოარგონ სიგნალის დამუშავების ჯაჭვები კონკრეტული ადგილის აკუსტიკური მოთხოვნების შესაბამისად:

• AEC (აკუსტიკური ექოს გაუქმება): მაღალი ეფექტურობის ექოს გაუქმება ოპტიმიზირებულია სრული დუპლექსური ინტერაქტიული კონფერენციისთვის, რაც ხელს უშლის დინამიკების შორეულ გამოხმაურებას.

• AFC (ადაპტიური უკუკავშირის ჩახშობა): უკუკავშირის რეალურ დროში გამოვლენა და ადაპტური დონის სიხშირის ფილტრაცია სისტემის მაქსიმალური მომატების შესანარჩუნებლად უკუკავშირამდე.

• ავტომატური მიქსერი (Gain-Sharing Algorithm): ავტომატურად აბალანსებს მომატებას მრავალ აქტიურ მიკროფონის არხზე, რათა შეინარჩუნოს სისტემის სტაბილური მომატება და მეტყველების გასაგები.

• გათანაბრების კომპლექტი: დამოუკიდებელი მრავალსაფეხურიანი PEQ, გრაფიკული EQ, მაღალი გამშვები, დაბალი-პასი და ყველა-პასი ფილტრები დინამიკის ზუსტი რეგულირებისა და ოთახის კორექტირებისთვის.

• Dynamics Suite: შეყვანის/გამომავალი ექსპანდერები, კომპრესორები, ლიმიტერები, დინამიური დიაპაზონის კონტროლერები და ხმაურის კარიბჭე სათავე ოთახის მართვისთვის.

• მატრიცის მარშრუტიზაცია და გასწორება: ჯვარედინი მინიჭება ფაზის კონტროლით, გაზრდის მორთვა და ციფრული დაყოვნების გასწორება 1200 ms-მდე გამომავალი ხაზით.

კონტროლი და სისტემური ინტეგრაცია

პროფესიონალური AV სისტემის დიზაინისთვის შემუშავებული, MU-0808 8×8 ციფრული აუდიო მატრიცა გთავაზობთ მძლავრი კავშირისა და მართვის ვარიანტებს:

• კომპიუტერის კონტროლის პროგრამული უზრუნველყოფა: გამოყოფილი Windows GUI პროგრამული უზრუნველყოფა იძლევა DSP ჯაჭვების რეალურ დროში ვიზუალურ კონფიგურაციას, მარშრუტიზაციის მატრიცებს, EQ რეაგირების მოსახვევებს და GPIO რუკებს TCP/IP-ზე.

• ცენტრალიზებული ავტომატიზაცია: გახსენით სერიული პროტოკოლი RS232/RS485-ის მეშვეობით Crestron, AMX, Extron და სხვა საკონტროლო პროცესორებთან ინტეგრირებისთვის.

• Camera Tracking Integration: პირდაპირი სერიული ბრძანების გამომავალი PTZ კამერის წინასწარ დაყენების გასააქტიურებლად, მიკროფონის კარიბჭის აქტიური აქტივობის საფუძველზე.

• GPIO Logic Control: 8 მრავალფუნქციური ლოგიკური პორტი, კონფიგურირებადი გარე კონტაქტის დახურვისთვის, ფიზიკური მოცულობის პოტენციომეტრებისთვის, LED ინდიკატორებისთვის ან ხანძარსაწინააღმდეგო სიგნალიზაციისთვის.

სამიზნე აპლიკაციები

• კორპორატიული საბჭოს დარბაზები და საკონფერენციო ცენტრები: მაღალი გარჩევადობის მეტყველების გაძლიერება და ექოს გარეშე ვიდეო კონფერენცია.

• უმაღლესი განათლება და სალექციო დარბაზები: მრავალ მიკროფონის ავტომატური შერევა, კამერის თვალთვალის ტრიგერი და ოთახის მატრიცის განაწილება.

• სამთავრობო და სამეთაურო ცენტრები: მაღალი საიმედოობის აუდიო დამუშავება ფიზიკური GPIO გადაუდებელი გადაუდებელი გადახრით.

• მრავალფუნქციური აუდიტორიები და ღონისძიებების სივრცეები: ხმის დინამიური განაწილება და ზონის დაყოვნების გასწორება.

• კომერციული AV სისტემები: მრავალზონიანი ფონური მუსიკის განაწილება და პეიჯინგის მატრიცული სისტემები.

ტექნიკური მახასიათებლები

ხშირად დასმული კითხვები

Q1: მხარს უჭერს თუ არა FHBAVTEC MU‑0808 ექოს გაუქმებას რბილი კოდირების ვიდეო კონფერენციის პლატფორმებისთვის, როგორიცაა Zoom ან Microsoft Teams?

პასუხი: დიახ. MU-0808 8×8 ციფრული აუდიო მატრიცა აღჭურვილია სპეციალური აპარატურით დაფუძნებული აკუსტიკური ექოს გაუქმებით (AEC) და ინტეგრირებული USB აუდიო ინტერფეისით 1-ში/1-დან. MU‑0808 საკონფერენციო ოთახის კომპიუტერთან USB-ის საშუალებით დაკავშირებით, პროცესორი აწვდის დამუშავებულ, ექოს გარეშე მიკროფონის სიგნალებს უშუალოდ Zoom-ს, Microsoft Teams-ს ან Webex-ს, ამავდროულად გამორიცხავს შორეულ მეტყველების ექოს და ადგილობრივ აკუსტიკური ყმუილს.

Q2: როგორ არის MU‑0808 კონფიგურირებული და შესაძლებელია თუ არა მისი ინტეგრირება მესამე მხარის AV კონტროლის სისტემებთან?

პასუხი: MU‑0808 კონფიგურირებულია Windows კომპიუტერის კონტროლის პროგრამული უზრუნველყოფის გამოყენებით Ethernet-ის საშუალებით (TCP/IP), რომელიც უზრუნველყოფს ვიზუალურ ინტერფეისს სიგნალის მარშრუტიზაციისთვის, EQ tuning, დინამიური დამუშავებისა და სცენის წინასწარ დაყენებული მართვისთვის. მესამე მხარის ინტეგრაციისთვის, განყოფილება აღჭურვილია ღია RS232 და RS485 საკონტროლო პროტოკოლებით, რაც იძლევა სრულ კონტროლს Crestron, Extron, AMX ან PTZ კამერის თვალთვალის კონტროლერების მეშვეობით.

Q3: რა ფუნქციების მინიჭება შეიძლება 8 კონფიგურირებად GPIO პორტს?

პასუხი: 8 GPIO ლოგიკური პორტი შეიძლება დამოუკიდებლად დაპროგრამდეს ციფრული შეყვანის ან გამოსავლის სახით. ინტეგრაციის გამოყენების საერთო შემთხვევები მოიცავს ფიზიკური ღილაკების დაკავშირებას სცენის წინასწარ დაყენებული გახსენებისთვის, LED სტატუსის ინდიკატორებთან ინტერფეისი, გადაუდებელი სისტემის გამორთვა ხანძრის განგაშის საკონტაქტო დახურვის საშუალებით ან ანალოგური პოტენციომეტრების დაკავშირება კედელზე დამონტაჟებული ზონის ხმის კონტროლისთვის.

Q4: უზრუნველყოფს თუ არა MU‑0808 ფანტომურ ენერგიას კონდენსატორული მიკროფონებისთვის და როგორ რეგულირდება მომატება?

პასუხი: დიახ. ყველა 8 ანალოგური შეყვანა აღჭურვილია ინდივიდუალურად გადართვადი +48V ფანტომური სიმძლავრის კონფიგურაციისთვის საკონტროლო პროგრამული უზრუნველყოფის საშუალებით, რაც მას სრულად თავსებადია პროფესიონალურ კონდენსატორთან და სასაზღვრო მიკროფონებთან. შეყვანის წინასწარი გამაძლიერებლის მომატება რეგულირდება 0-დან +48 dBu-მდე პროგრამულ უზრუნველყოფაში სხვადასხვა მიკროფონისა და ხაზის დონის წყაროების დასაყენებლად.
